HDMI コネクターサイズ

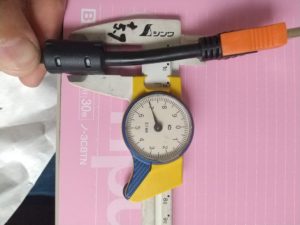

標準的なHDMIのコネクター部分のサイズです
HDMI 幅 20mm
HDMI 厚み 13.2mm
HDMI フェライトコア 17mm
フェライトコアとは
いろんなケーブルのプラグ付近に見かける筒状の物体のことです
フェライトコアはノイズ対策のためのもので
酸化鉄を主成分とする磁性体
ざっくり言えば電磁石です
フェライトコアの役割
電磁ノイズの発生を抑える
ケーブルなどで発生したノイズはケーブル内の2本の導線を同じ方向へ流れ、金属製シャーシや床などを伝わり戻ってくると、ケーブルがループアンテナの役を果たし大きな電磁ノイズを発生します
そのノイズを抑える役割がフェライトコアです
フェライトコアを取り付けると磁束が同じ向きとなるためノイズを低減できます
テレビ・ラジオ・携帯電話などの電子機器を使用した際に
電磁ノイズの放出を抑制します
純正付属品にフェライトコアがついているならば
ついていないケーブルに変えたりせず
できる限り純正付属品を使うことをお勧めします
ノイズが与える影響
ノイズは周囲の電装機器・電波を扱う機器の動作に影響を与える可能性があります
スピーカーからの音に雑音が入るなど
マイナスの現象が起きてしまうこともあります
HDMI CD管 サイズ
HDMIをCD管やPF管に通す場合は
25mm以上を使うようにしています
天井裏は結構スペースがあることが多いので
緩やかに曲げることができますが
壁や床下はそんなにスペースがないので
急激に曲げたりすることもあるため
できる限り太い配管を使うようにしています
防音室の場合、注意したいのは
太くすることで配管が内側と外側の壁材に接触してしまうことです
配管がバイパスとなって振動を伝えてしまうことがあります
HDMI配線はできたけど
遮音性能が落ちてしまうのは問題です
HDMI ケーブル 長さ
HDMIケーブルは長すぎるとデータ伝送が正常にできなくなることもあります
5m以下のものがお勧めです
それ以上の長さが必要な場合は光ファイバーを採用しているタイプを選びましょう
HDMI 光ファイバーケーブル
